詳情介紹：
產品參數
1、簡述
西方發達國家及東南亞,南北美洲地區,大量使用單相變壓器作為配電變壓器。在供電分散的配電網絡中,單相變壓器作為配電變壓器有較大的優點。它可以減少低壓配電線路的長度,減少線路損失,提高供電質量,采用了高效節能卷鐵心結構設計,該變壓器的特點是采用柱上式懸掛安裝方式,體積小,基建投資小,減少低壓供電半徑,可降低低壓線路損69%以上,變壓器采用全密封結構,過負荷能力強,連續運行可靠性高,維護簡單。
2、應用范圍
農村電網,偏遠山區,分散村落,農業生產,照明和動力用電,也可用于鐵路、城市電網節能改造柱上式配電線路.可單相運行或三臺單相成組作為三相運行。

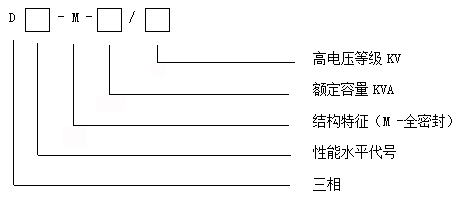

3、型號說明
4、標準
GB1094.1, GB1094.2，GB1094.3，GB1094.5，
IEC 60076-1：2000，IEC 60076-2：1993, IEC 60076-3：2000, IEC 60076-5：2006,
JB/T 10317， etc
5、正常使用條件
海拔高度不超過1000m；
環境溫度：最高氣溫+40℃;
最高日平均氣溫+30℃；
最高年平均氣溫+20℃；
戶外最低氣溫-25℃
安裝環境：地震引發的地面加速度為ag<2m/s
6、產品特點
提供兩種型式單相配電變壓器普通型、全自保型
普通型標準配置
變壓器油箱均為圓筒密封式結構，所有變壓器均有接地裝置與吊鉤、美國標準的安裝吊絆、壓力釋放閥。一只（或兩只）高壓套管在箱蓋引出，低壓套管在箱壁引出，均配有帶孔螺栓型接線端子。高壓分接開關調節應在切斷電源情況下進行，按銘牌上所指示的調節位置進行鏈接。
全自保型標準配置
變壓器為全自保型，對雷電、短路和過載能起自身保護作用，自保護系統又能保護輸配電線路不因變壓器自身故障而引起斷電，其結構特征除了與普通型有相同之處外，如圓筒型油箱，箱外有吊鉤，安裝吊絆、接地裝置、銘牌、一級鐵芯、繞組結構，另有以下特點和裝備：
一只（或兩只）高壓套管，從箱蓋引出，套管內藏限流熔斷器。
一只（或兩只）避雷器，安裝在箱壁上，端部靠近高壓套管出線端，以銅帶相連接。一只次級斷路開關裝在箱內，在箱壁裝有箱外操作手柄、過載復位和信號燈。低壓套管在箱壁引出，X2裝有接地裝置，單套管一端通過高壓套管引出，另一端接地。

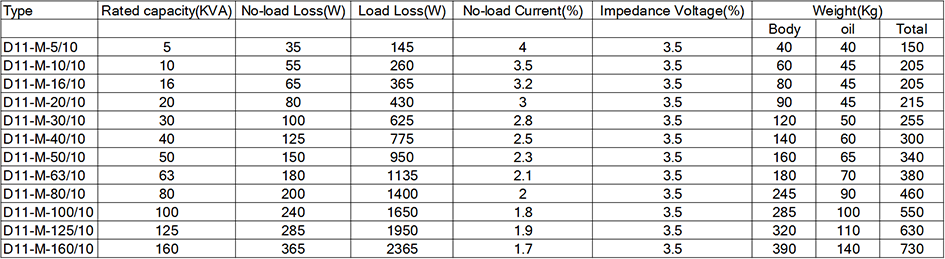

產品參數
